Tabliczki znamionowe

Tabliczka znamionowa – materiał z jakiego jest wykonana oraz jej zawartość określają unijne dyrektywy maszynowe i elektryczne oraz normy zharmonizowane dotyczące grup urządzeń. Zawiera podstawowe dane i informacje charakteryzujące urządzenie i jego producenta. Niezależnie od rodzaju materiału z jakiego jest wykonana i w jaki sposób jest mocowana wymaga się, aby pozostała czytelna przez cały okres użytkowania urządzenia. Tabliczka znamionowa w formie nadrukowanej samoprzylepnej etykiety foliowej z powodzeniem jest stosowana na urządzeniach w wielu branżach. Najdogodniejszą, najszybszą i najbardziej popularną metodą nadruku foliowej tabliczki znamionowej jest technologia druku temotransferowego.

  • etykiety odporne przez wiele lat na zmiany temperatury, wilgoć, detergenty
  • trwały klej dobrany do materiału z jakiego jest wykonane urządzenie
  • nadruk odporny na ścieranie
  • rozwiązanie zgodne z normami branżowymi

Zastosowanie

branża-agdbranża-automotivebranża-constructionsbranża-electronics
Formularz zapytania

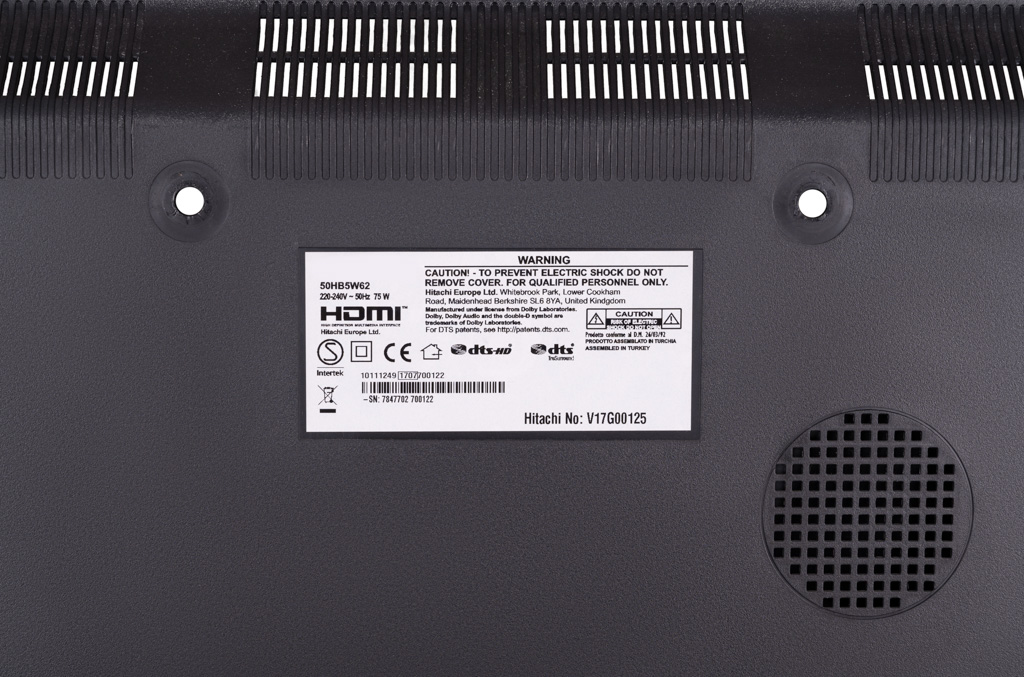

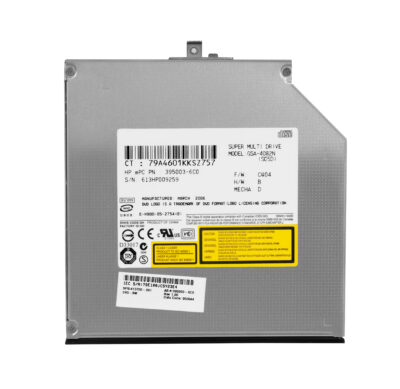

Tabliczki znamionowe urządzeń elektronicznych

Tabliczka znamionowa komputera, monitora czy telewizora zawiera najważniejsze informacje, takie jak model urządzenia i parametry znamionowe. Tabliczka znamionowa telewizora lub monitora musi być trwała a nadruk musi być czytelny przez wiele lat. Tabliczki znamionowe wykonane z etykiet samoprzylepnych charakteryzują się bardzo silnym klejem, który jest przeznaczony do klejenia na budowy wykonane z tworzyw sztucznych  Kolor tabliczki może być dobrany do obudowy urządzenia.

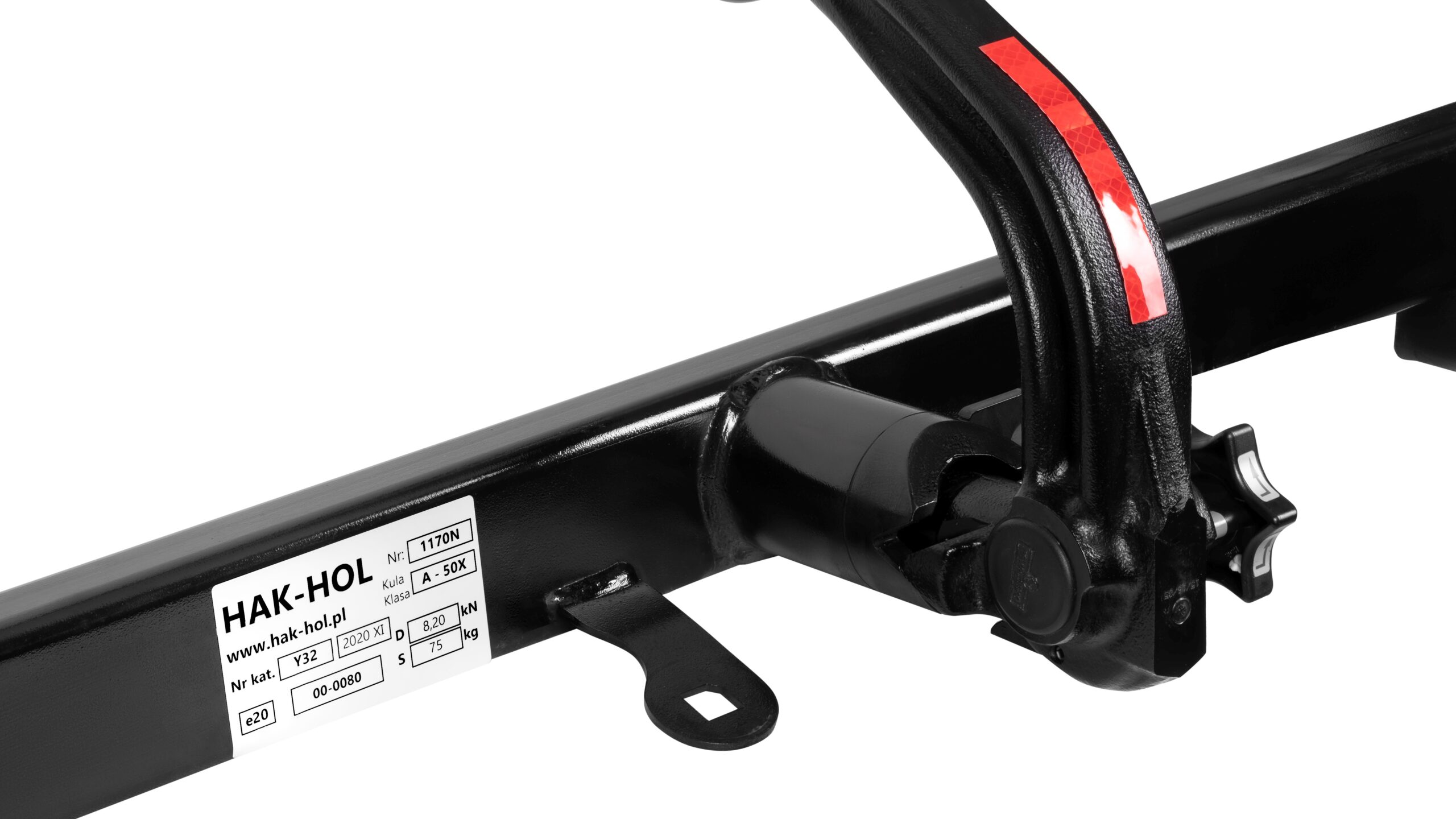

Tabliczka znamionowa haka

Tabliczka znamionowa haka najczęściej umieszczona jest obok gniazda na wiązkę elektryczną. Zawiera wszystkie niezbędne informacje potrzebne do rejestracji haka, między innymi numer homologacji, dopuszczalną masę ciągnionej przyczepy, maksymalny uciąg haka, największy statyczny nacisk pionowy na hak oraz dane producenta. Taka tabliczka musi być odporna na wyjątkowo trudne warunki panujące na drodze, takie jak: opady atmosferyczne, błoto pośniegowe, sól drogowa, zmiany temperatury, promieniowanie UV a także środki czyszczące podczas mycia pod ciśnieniem. Do tego typu zastosowań zostały wyselekcjonowane specjalistyczne etykiety samoprzylepne, które spełniają powyższe warunki. Zastosowany bardzo silny klej daje świetną przyczepność do elementów metalowych gwarantując, że tabliczka znamionowa nie odpadnie. Trwały nadruk, odporny na ścieranie zapewnia czytelność danych z tabliczki znamionowej nawet po wielu latach.

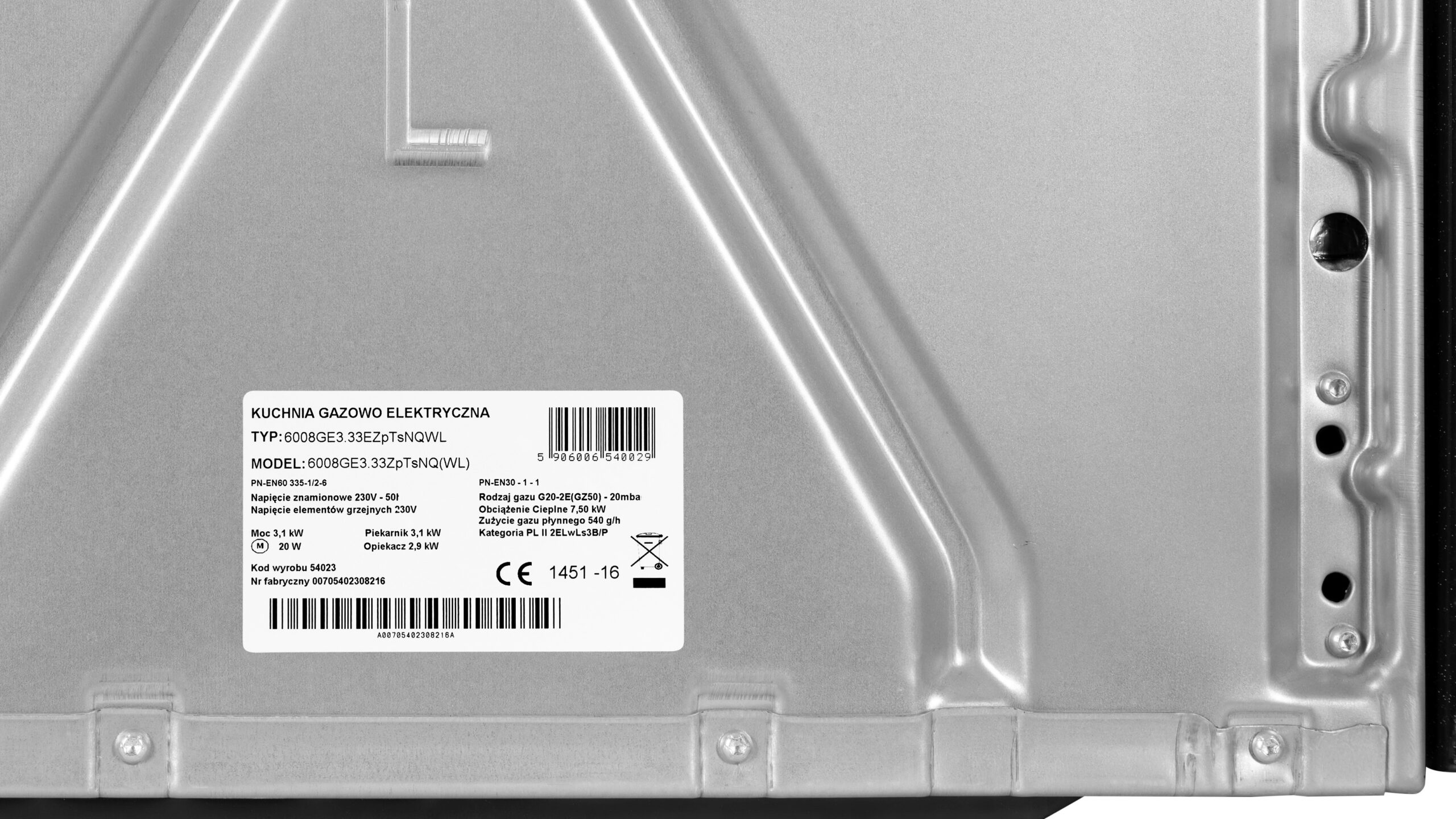

Tabliczki znamionowe urządzeń AGD

Tabliczki znamionowe kuchenek, piekarników i płyt są tego samego typu zarówno dla modeli gazowych, elektrycznych jak i płyt indukcyjnych. Zawierają podstawowe informacje, takie jak: nazwa urządzenia, dane producenta, numer seryjny, rok produkcji i parametry znamionowe:  napięcie znamionowe, napięcie elementów grzejnych, rodzaj i zużycie gazu, obciążenie cieplne i certyfikaty bezpieczeństwa. Tabliczki znamionowe wykonane są z etykiet samoprzylepnych o podwyższonej  odporności na wysokie temperatury, wilgoć, działanie środków czyszczących i ścieranie. Tabliczki znamionowe  lodówek i zamrażarek najczęściej naklejane są wewnątrz na bocznej ścianie, tak aby ułatwić użytkownikowi odczyt informacji w razie potrzeby. Dlatego tabliczki produkowane są ze specjalnych etykiet, które cechuje odporność na niskie temperatury, wilgoć, płyny dezynfekujące, zapewniając trwałość oznaczenia przez cały cykl życia chłodziarki, chłodziarko-zamrażarki.

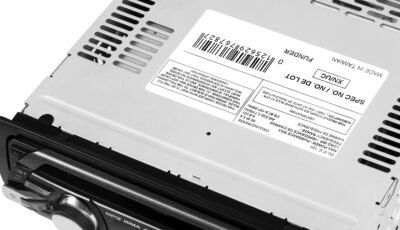

Tabliczki znamionowe podzespołów w Automotive

Tabliczka znamionowa sprzętu elektronicznego stosowana w branży motoryzacyjnej musi być wyjątkowa trwała a nadruk musi być czytelny przez wiele lat. Do tego typu zastosowań zostały wyselekcjonowane specjalistyczne etykiety z silnym klejem, które są odporne na trudne warunki i spełniają wysokie normy przemysłu Automotive. Czasem tabliczka znamionowa oprócz najważniejszych danych takie jak nazwa producenta, podzespołu, numer serii, zawiera informacje ostrzegające o niebezpieczeństwie drukowane są na żółtym polu.

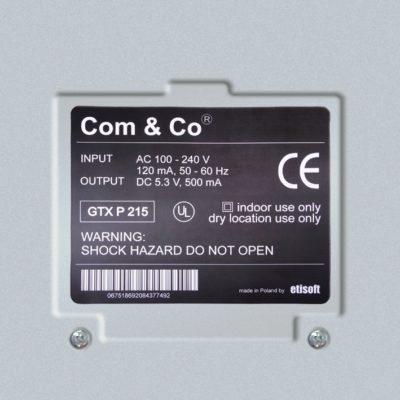

Tabliczki znamionowe

Samoprzylepne tabliczki znamionowe to trwałe oznaczenie urządzenia, które musi pozostać czytelne przez cały okres jego użytkowania. Zawierają nazwę urządzenia, dane producenta, rok produkcji, numer seryjny i parametry znamionowe, takie jak: moc znamionową, rodzaj zasilania, masę lub ładowność. Etisoft, producent etykiet od ponad trzydziestu lat, wykonuje je jako etykietę foliową zadrukowaną termotransferowo taśmą żywiczną, w odróżnieniu od tabliczki wykonanej tradycyjnie bez konieczności wiercenia otworów w obudowie.

Dane i parametry

Parametr Wartość
Postać samoprzylepna etykieta foliowa; w odróżnieniu od tabliczki wykonanej tradycyjnie nie wymaga wiercenia dodatkowych otworów
Materiał trwała folia poliestrowa lub poliwęglan; etykiety poliwęglanowe są najbardziej odporne i trwałe
Technologia nadruku druk termotransferowy, termotransferowa taśma żywiczna (resin)
Kolory tabliczki znamionowej  Biała, srebrna, czarna, żółta/złota
Taśma termotransferowa do tabliczek czarnych  biała taśma termotransferowa żywiczna PANTONE RESIN CR WHITE (głowice płaskie),

PANTONE RESIN ED WHITE (głowice krawędziowe),

Taśma termotransferowa do tabliczek znamionowych białych, srebrnych  czarna taśma termotransferowa żywiczna DIAMOND RESIN SP (nadruk odporny na temperaturę do 300 °C, certyfikat UL/CSA),  (głowice krawędziowe i płaskie)
Odporność nadruku żywicznego ścieranie mechaniczne, zarysowania, chemikalia, oleje, smary, rozpuszczalniki, alkohole, wilgoć, promieniowanie UV
Klej dobierany do rodzaju powierzchni – inny do powierzchni metalowych, inny do obudowy z tworzywa sztucznego
System jakości ISO 9001:2015, ISO 14001:2015, IATF 16949:2016
Branże tabliczki znamionowe do urządzeń elektrycznych i elektronicznych, AGD/RTV, motoryzacji oraz maszyn, pojazdów i narzędzi elektrycznych

Jak dobiera się tabliczkę znamionową

Przy wyborze folii i kleju, z której ma być wykonana tabliczka znamionowa, brane są pod uwagę następujące czynniki:

  • Rodzaj podłoża – czyli obudowa urządzenia, na którą ma być naklejona tabliczka znamionowa. Do rodzaju materiału – szkło, metal, stop metali, powierzchnia lakierowana, tworzywo sztuczne o niskiej lub wysokiej energii powierzchniowej – dobierany jest odpowiedni klej, który utworzy wiązanie chemiczne lub adhezyjne.
  • Powierzchnia – w zależności od tego czy powierzchnia jest gładka, nierówna, zakrzywiona dobierana jest folia sztywna lub bardziej elastyczna dopasowująca się do powierzchni.
  • Warunki pracy urządzenia – temperatura, środowisko zewnętrzne, wilgoć, detergenty, oleje i smary, promieniowanie UV decydują o wyborze folii i rodzaju nadruku.
  • Format tabliczki – wielkość tabliczki znamionowej może być określona w specyfikacji technicznej. Najczęściej format etykiety dobierany jest indywidualnie, tak aby spełnić wymagania zarówno czytelności nadrukowanych informacji jak i względy estetyczne.
  • Rynek docelowy — na rynku amerykańskim i kanadyjskim dla etykiet i tabliczek znamionowych wymagany jest certyfikat UL.

Certyfikaty i badania

Certyfikat UL jest wymagany na rynku amerykańskim i kanadyjskim dla etykiet i tabliczek znamionowych. Etisoft był pierwszą organizacją w Polsce, która wdrożyła program PGAA (Authorized Label Suppliers) wchodzący w skład UL, i jest autoryzowanym dostawcą etykiet z certyfikatem UL. W ramach certyfikacji UL etykiety samoprzylepne bada się pod kątem adhezji do wybranych powierzchni, odporności temperaturowej, odporności na chemikalia, trwałości mechanicznej oraz odporności na UV i wilgotność.

Niezależnie czy odbiorca wymaga certyfikatu UL, próbki materiałów, z których mają być wykonane tabliczki znamionowe badane są w laboratorium Etisoftu. Dla tabliczki znamionowej istotne są przede wszystkim trwałość nadruku, odporność etykiety na warunki klimatyczne i na odczynniki chemiczne.

Etisoft sp. z o.o. produkuje tabliczki znamionowe na bazie etykiet samoprzylepnych zgodnie z wdrożonymi systemami jakości:

  • ISO 9001:2015 – System Zarządzania Jakością, certyfikat ważny do 04.04.2027
  • ISO 14001:2015 – System Zarządzania Środowiskowego, certyfikat ważny do 04.04.2027
  • IATF 16949:2016 – System Zarządzania Jakością dla branży motoryzacyjnej, certyfikat ważny do 21.08.2028

Koszty i wycena

Rodzaj folii, klej i sposób nadruku dobierany jest dobiera się do konkretnego urządzenia i konkretnych warunków pracy. Wycena obejmuje także format tabliczki znamionowej oraz wielkość zamówienia.

Tabliczki znamionowe na zamówienie od ETISOFT

Tabliczki znamionowe dla urządzeń produkowane są w ETISOFT z najwyższą starannością. Materiał z którego ma być wykonana tabliczka dopasowywany jest do koloru obudowy urządzenia, a klej etykiety dobierany do rodzaju powierzchni (tworzywo sztuczne, metal, powierzchnia lakierowana), na którą zostanie przyklejona. Następnie próbki przechodzą testy w laboratorium, sprawdzana jest ich przyczepność, odporność na chemikalia, palność, a także trwałość w komorze starzeniowej. Dzięki temu możemy dać gwarancję, że tabliczka znamionowa na urządzeniu będzie czytelna nawet po wielu latach intensywnego użytkowania. Tabliczki znamionowe urządzeń produkowane są w ETISOFT wg standardów jakościowych określonych w normach ISO 9001, ISO 14001 i IATF 16949.

To, co wyróżnia tabliczki znamionowe na zamówienie od ETISOFT to m.in.:

  • estetyka wykonania – zaprojektowane graficznie i zgodnie z wytycznymi,
  • odporność etykiety na zmiany temperatury, wilgoć, promieniowanie UV,
  • trwały klej dobrany do materiału, z jakiego jest wykonane urządzenie,
  • odporność nadruku na ścieranie, działanie różnych detergentów,
  • zgodność z normami branżowymi.

Zapraszamy do szczegółowego zapoznania się z naszą ofertą tabliczek znamionowych. Chętnie odpowiemy na wszystkie Państwa pytania i pomożemy w zaplanowaniu odpowiedniego typu tabliczki znamionowej na urządzenie. ETISOFT to producent tabliczek znamionowych, który realizuje zamówienia z dbałością o najmniejsze szczegóły, zapewnia najwyższą jakość i daje gwarancję trwałości na lata.

Skontaktuj się z naszym specjalistą



FAQ – Najczęściej zadawane pytania



Co zawiera tabliczka znamionowa?

Każde urządzenie musi posiadać tabliczkę znamionową zgodnie z normami; dotyczy to maszyn, pojazdów, sprzętu AGD i narzędzi. Dla maszyn zakres danych wynika z Dyrektywy 2006/42/WE Parlamentu Europejskiego i Rady z dnia 17 maja 2006 r. w sprawie maszyn. Producent umieszcza na maszynie w sposób widoczny, czytelny i trwały: firmę i pełny adres producenta, określenie maszyny, oznakowanie CE, określenie serii lub typu, numer seryjny (jeżeli istnieje) oraz rok wykonania maszyny.

Na etykiecie znamionowej umieszcza się następujące dane:

  • nazwa urządzenia,
  • nazwa producenta,
  • numer seryjny i rok produkcji,
  • sposób podłączenia i klasa zasilania,
  • podstawowe dane znamionowe,
  • certyfikat bezpieczeństwa i inne.

Co zmienia rozporządzenie maszynowe 2023/1230 od 20 stycznia 2027?

Dyrektywę maszynową 2006/42/WE zastępuje Rozporządzenie (UE) 2023/1230, które stosuje się od 20 stycznia 2027 roku. Od tego dnia dyrektywa przestaje obowiązywać, a maszyny wprowadzane na rynek UE muszą spełniać wymagania rozporządzenia. Dla producentów oznacza to przegląd treści tabliczek znamionowych przed tą datą – i to jest moment, w którym warto zaplanować zmianę projektu tabliczki razem z dostawcą.

Czym różni się etykieta znamionowa od tabliczki grawerowanej?

Etykieta znamionowa to trwała samoprzylepna etykieta z trwałej folii zadrukowana termotransferowo. W porównaniu z tabliczką grawerowana wykonaną tradycyjnie nie wymaga wiercenia dodatkowych otworów, a jej kolor można dobrać do obudowy urządzenia – biały, srebrny, szary lub czarny. Trwałość zapewnia dobór materiału, kleju i taśmy, a nie grubość metalu.

Jakie wymiary mają samoprzylepne tabliczki znamionowe?

Nie ma standardowych wymiarów tabliczek znamionowych. Wielkość tabliczki ustala producent urządzenia, tak aby nadrukowane na niej informace były czytelna dla użytkownika.

Czy tabliczka znamionowa jest odporna na promieniowanie UV?

Tak. Nadruki żywiczną taśmą termotransferową są odporne m.in. na promieniowanie UV, ścieranie mechaniczne, zarysowania, chemikalia, oleje, smary, rozpuszczalniki, alkohole i wilgoć.

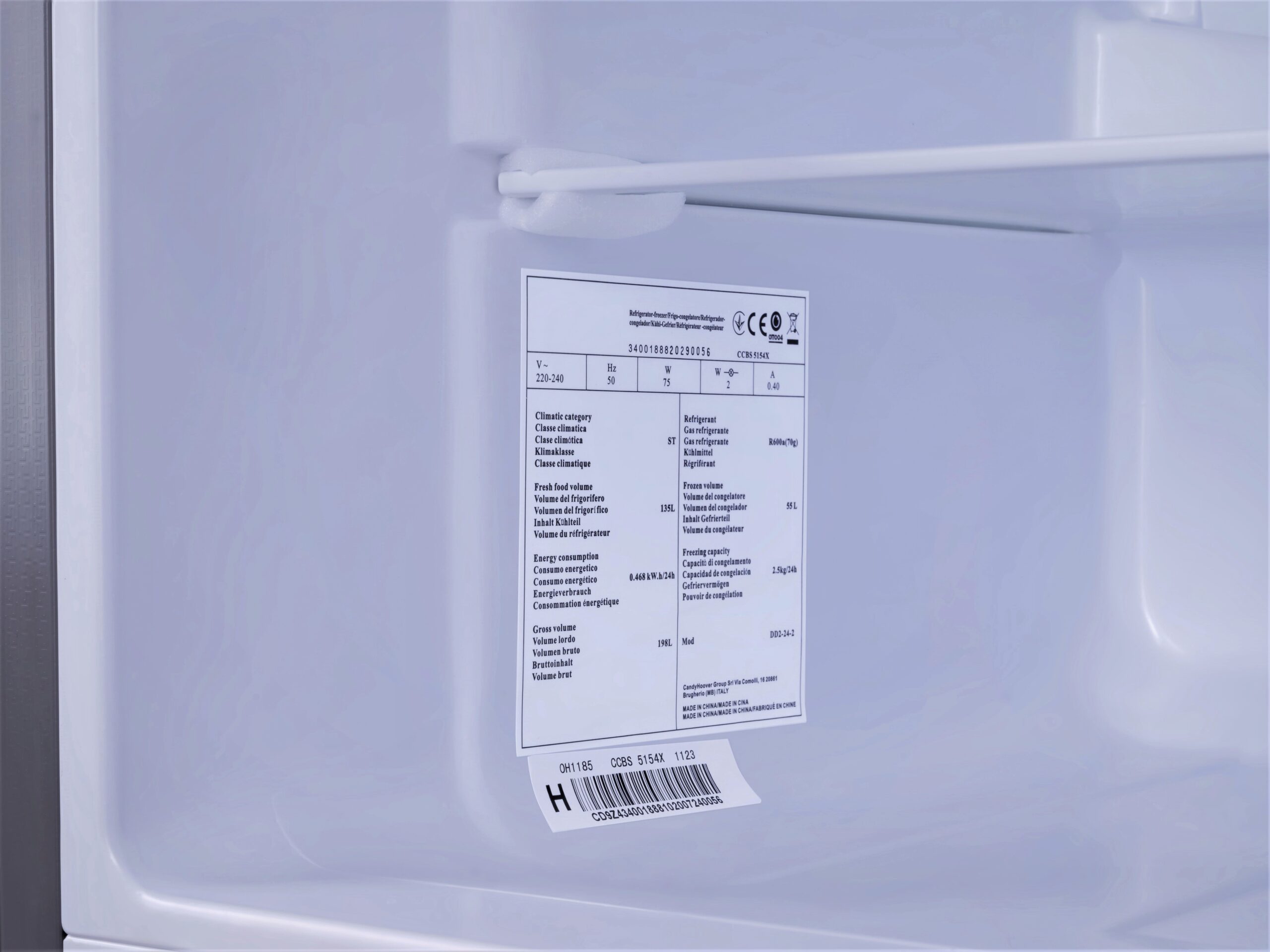

Jaka tabliczka znamionowa nadaje się do lodówki i zamrażarki?

Tabliczki znamionowe lodówek i zamrażarek najczęściej naklejane są wewnątrz, na bocznej ścianie, żeby ułatwić użytkownikowi odczyt informacji. Produkuje się je ze specjalnych etykiet odpornych na niskie temperatury, wilgoć i płyny dezynfekujące, co zapewnia trwałość oznaczenia przez cały cykl życia chłodziarki i chłodziarko-zamrażarki.

Czym tabliczka znamionowa telewizora różni się od etykiety energetycznej?

To dwa różne oznaczenia na tym samym urządzeniu. Tabliczka znamionowa identyfikuje sprzęt – model, parametry znamionowe i zostaje na nim na stałe. Etykieta energetyczna telewizorów i monitorów zawiera klasę energetyczną, moc urządzenia, roczne zużycie energii, przekątną ekranu i główny wyłącznik. Etykieta energetyczna przyklejana jest do telewizora w sklepach, tak aby kupujący mogli porównać parametry energetyczne z innymi urządzeniami. Etykiety energetyczne mają klej łatwoodlepny, który nie pozostawia śladów na powierzchni telewizora po jej odklejeniu. Obowiązek oznaczania sprzętu AGD i RTV etykietą energetyczną Unia Europejska wprowadziła w 1994 roku.

Co musi wytrzymać tabliczka znamionowa haka holowniczego?

Tabliczka znamionowa haka umieszczona jest najczęściej obok gniazda na wiązkę elektryczną i zawiera dane potrzebne do rejestracji haka: numer homologacji, dopuszczalną masę ciągnionej przyczepy, maksymalny uciąg, największy statyczny nacisk pionowy na hak oraz dane producenta. Pracuje w warunkach drogowych, takich jak opady, błoto pośniegowe, sól drogowa, zmiany temperatury, promieniowanie UV i mycie pod ciśnieniem,  dlatego stosuje się do niej specjalistyczne etykiety z bardzo silnym klejem do elementów metalowych.

Czy Etisoft wykonuje tabliczki znamionowe z certyfikatem UL?

Tak. Etisoft jest autoryzowanym dostawcą etykiet z certyfikatem UL. W bazie UL figuruje pod numerem LP5414 (program PGAA) i MH61735 (certyfikacja materiałowa), z certyfikatami materiałowymi PGJI2/8 dla etykiet czystych i PGDQ2/8 dla etykiet zadrukowanych. Samoprzylepne etykiety z certyfikatem UL stosuje się jako komponenty w branży elektrycznej, elektronicznej, AGD/RTV i motoryzacyjnej — między innymi właśnie do tabliczek znamionowych.

Ile trwa wprowadzenie nowego materiału do certyfikacji UL?

Adaptacja istniejącego surowca do bazy UL bez testów trwa około miesiąca. Adaptacja materiału wymagająca testów może trwać 2–3 miesiące.
